4月24日(金) 薄曇り

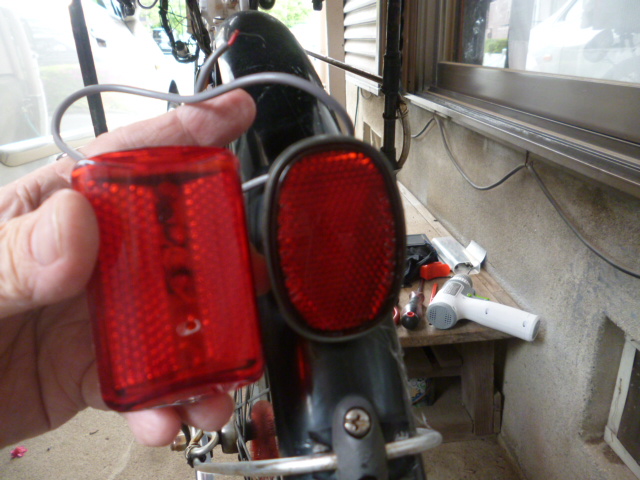

ストップランプはリヤ点滅ライト(5LED)の上下に付けたが目立たない。
これではストップランプの役目をしない。
ということで昨日から作業を始めた。
AIに励まされて、ストップランプを目立つように改造しよう。
今日はその続き。
今日は雨は降っていない。薄曇りで少し寒いが外で作業できる。

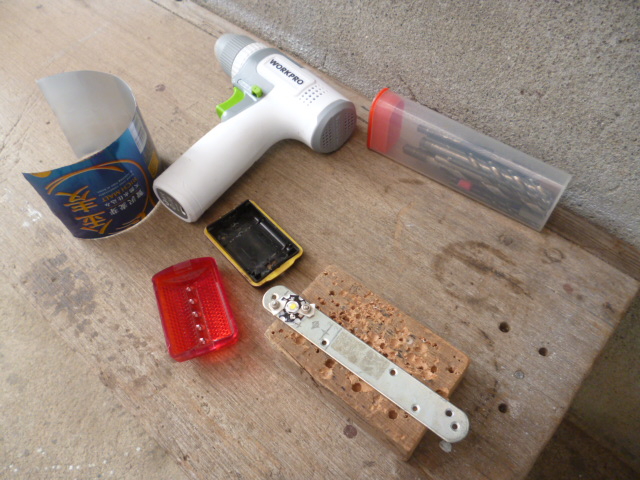

さて、まずは放熱板を切ってケースに入るようにする。

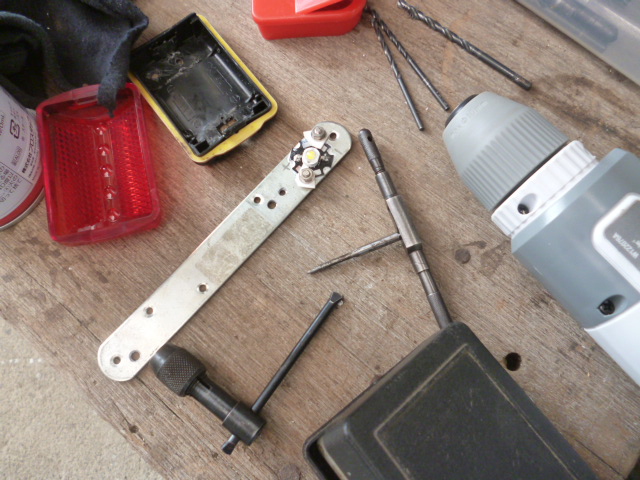

先に取付用の穴あけと、ふた取付用ビスのタップを切っておこう。

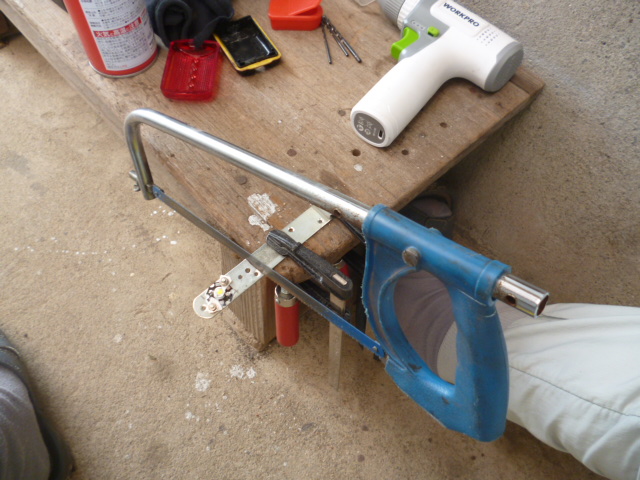

放熱板をカット。

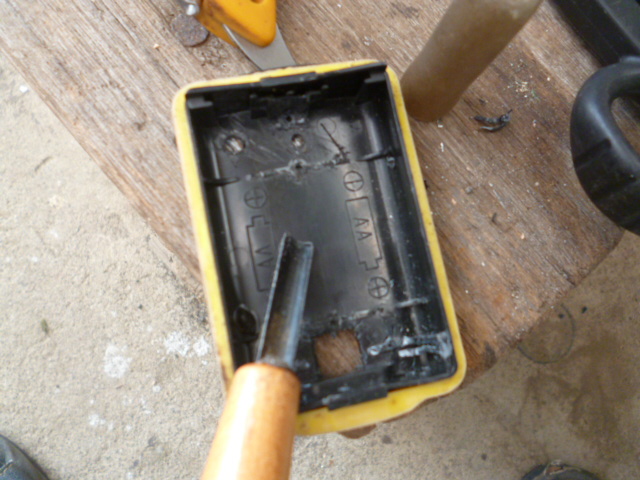

本体ケースのいろいろなでっぱりを取り除く。

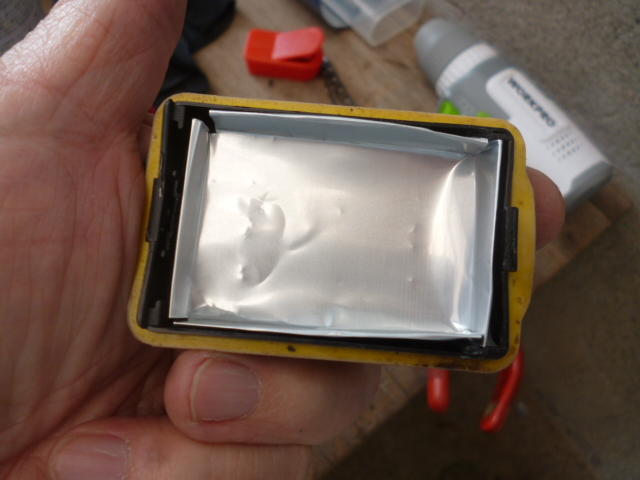

ビールの空き缶で、反射板を作る。

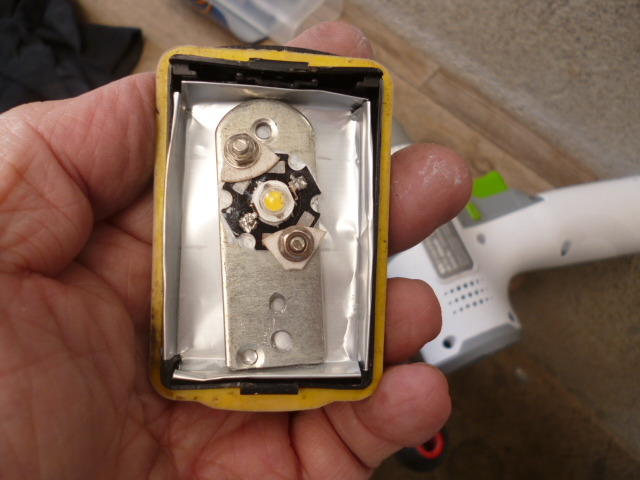

反射板に放熱器付き3WLEDを取り付ける。

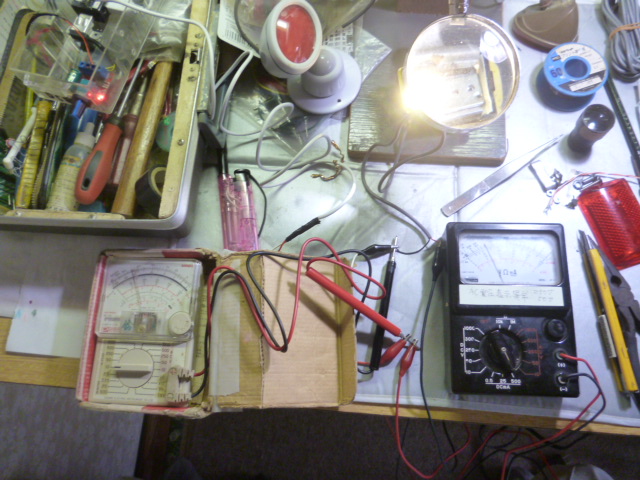

動作テスト。印加電圧3Vで抵抗無しで170mA流れた。
定格の3Wを出すときは700mA流れるとのことなので、抵抗無しでもいいだろう。
反射器に穴をあけて直接取り付けよう。

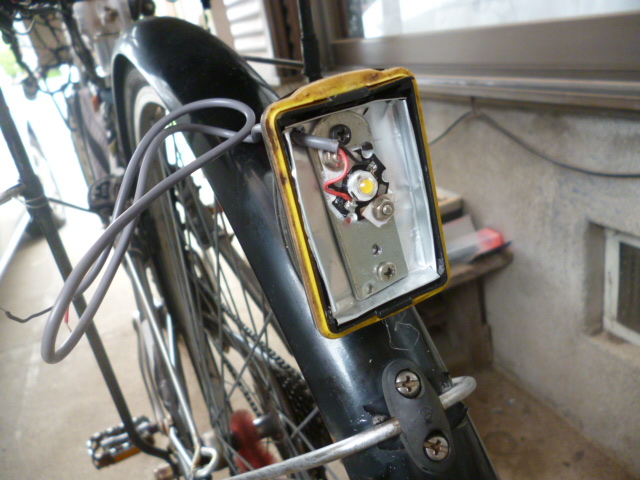

取付けた。

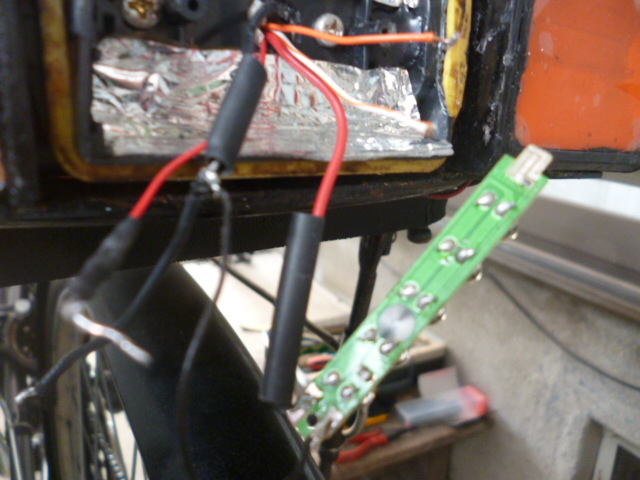

ところがブレーキランプの配線を取り出そうとしたところ。リヤ点滅ライトのモードスイッチへ行く線を取り出しているところのパターンが切れてしまった。(橙・白の線)
このスイッチ部分の細いパターンにリード線をはんだ付けするのに苦労した。
別の線を3cm程度に切りプリント箔にはんだ付けし、動かないようにホットメルトで固め、それを外れてしまった線につないだ。
この作業が難しく、相当時間がかかった。
やっと廃線が終わり、ブレーキランプ用の電源も取り出してつないだ。

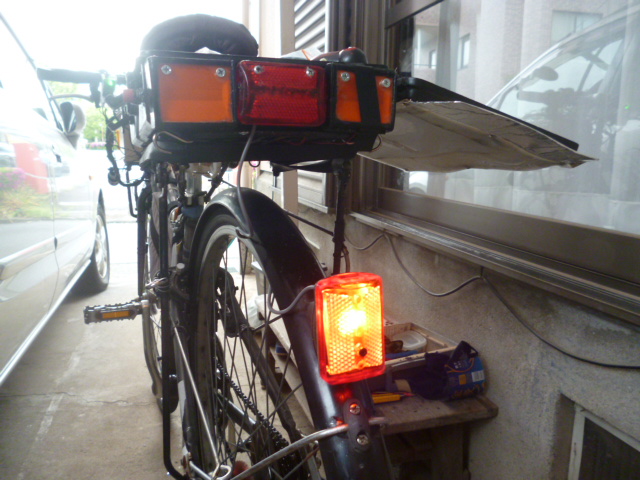

やはり3WLEDはかなり明るい。

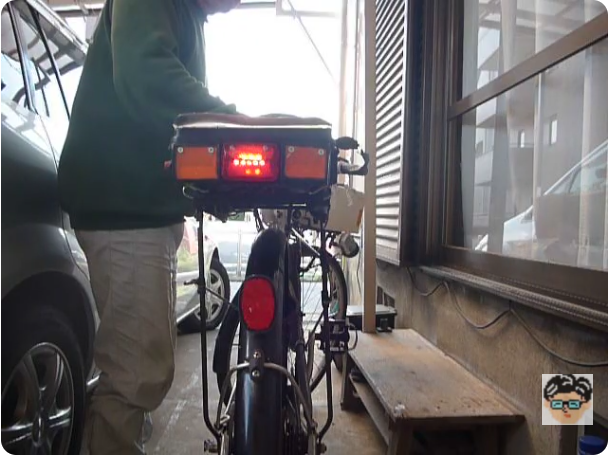

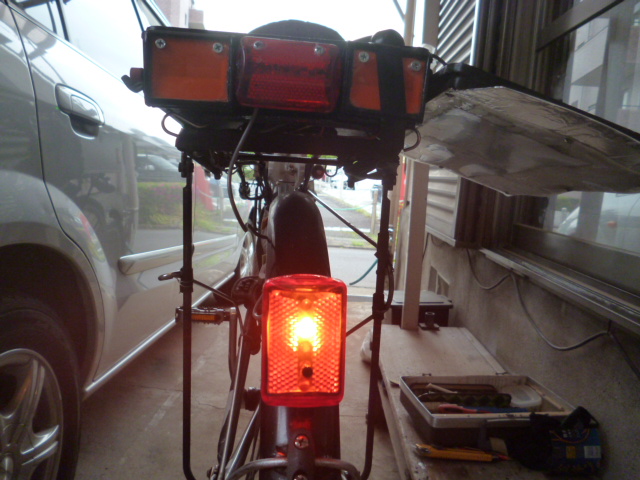

真後ろから見たところ。

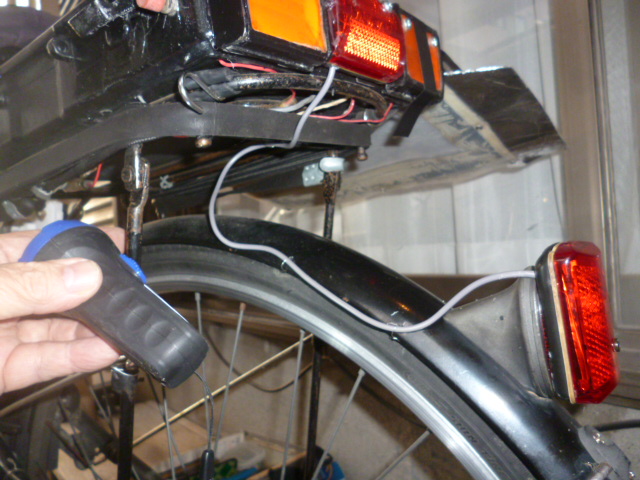

ケーブルの取り回しは、泥除けに2ヵ所穴をあけ、ステンレスワイヤーでコードを縛った。荷台の下にも固定した。
